葉輪流量計
發布時間：2020-01-03 13:09:59
產品詳情
概述
葉輪流量計由渦輪流量傳感器與接收電脈沖信號的顯示儀表組成，用來測量封閉管道中低黏度流體（液體）的體積流量和總量，在石油、化工、冶金、食品、給水、航空、科研等行業獲得廣泛應用。
渦輪傳感器由渦輪傳感組件和放大器組成，二者組裝在一起為一體式；帶插入桿能安裝在大口徑管道中測流體流量的結構為插入式。傳感器的工作基于力矩平衡原理。當流體流經傳感器時，推動葉輪轉動，當流量一定時，動力矩和阻力矩平衡，葉輪轉速保持一定。導磁的葉輪上均勻分布的葉片隨葉輪轉動，從而周期性地改變檢測器（線圈）磁場的磁阻，檢測器產生電脈沖信號，經放大器放大后輸出。輸出電脈沖頻率與葉輪轉速成正比，葉輪轉速與流量成正比，所以輸出電脈沖頻率與流過傳感器的流量成正比，轉換后的4-20mA模擬信號也與流量成正比。
產品特點
脈沖輸出，線性度好
精度高，反應靈敏
測量流量范圍寬
多種輸出信號（脈沖、4-20mA、RS485）
結構簡單，安裝、使用、維護方便

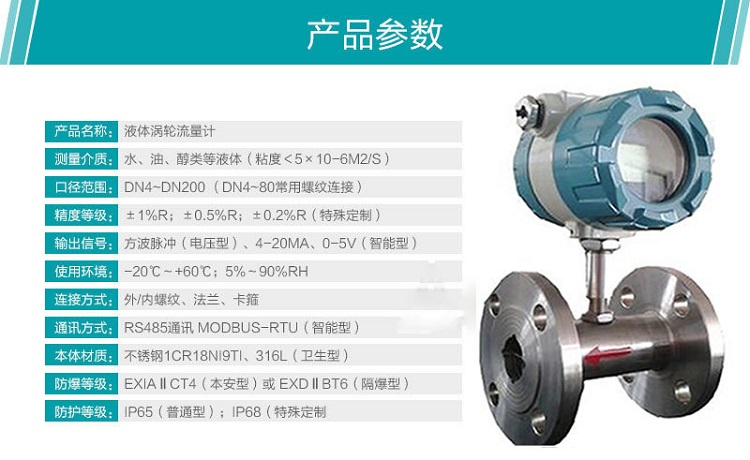

技術參數
